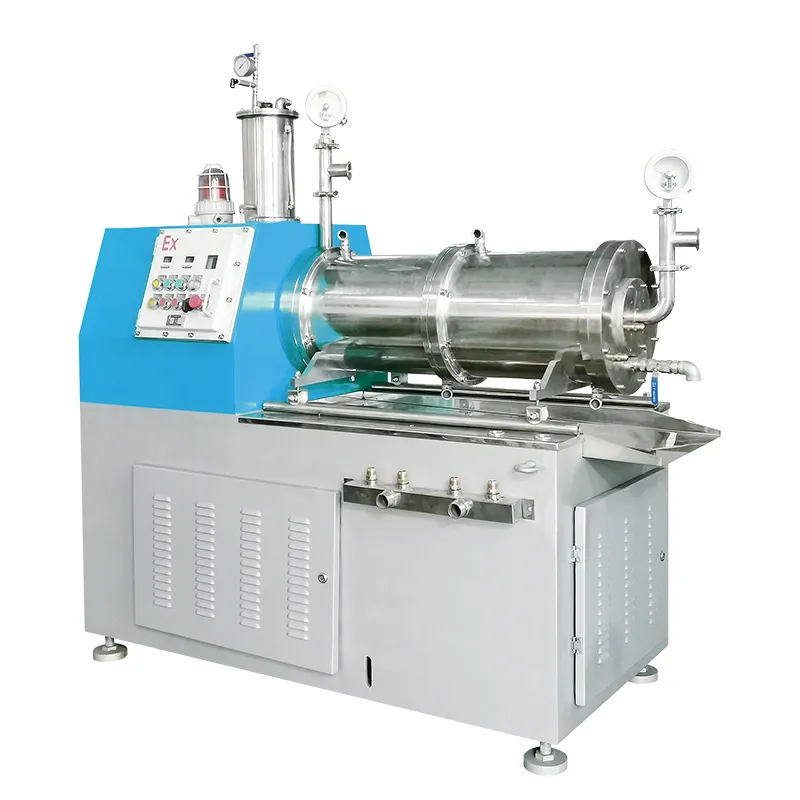

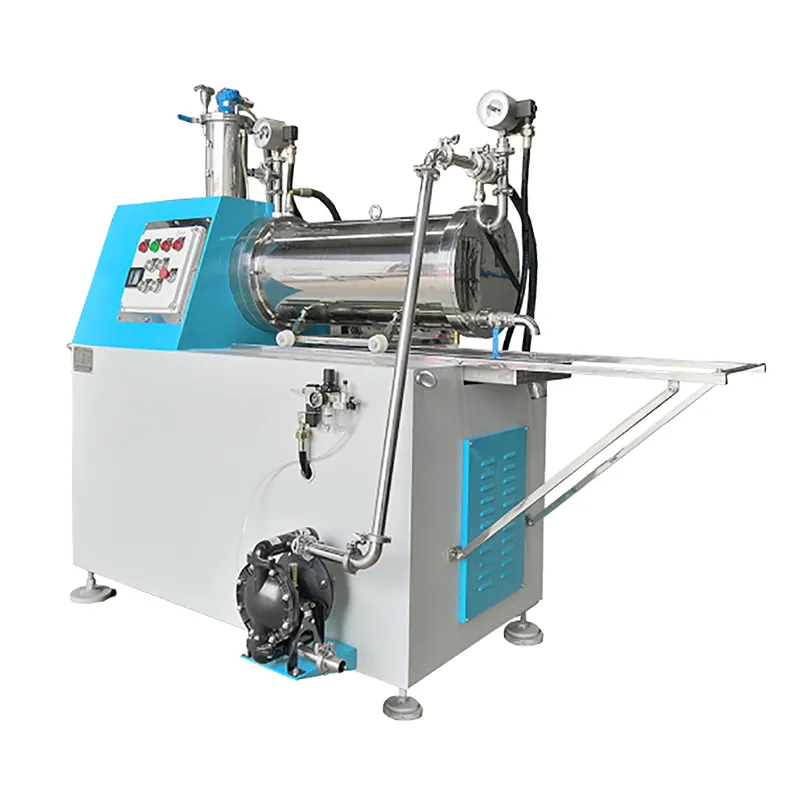

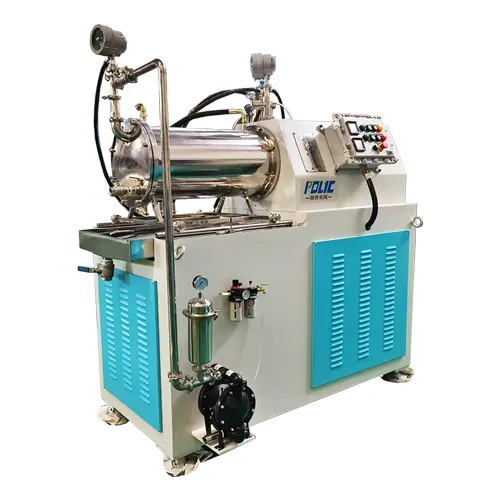

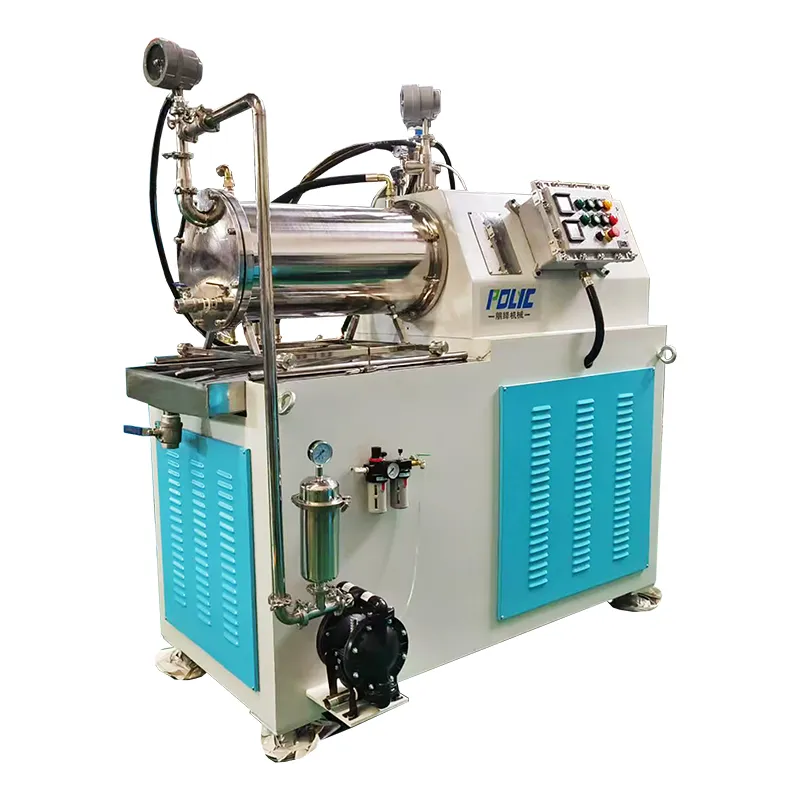

Дисковая бисерная мельница с динамической камерой
-
Видео
-
-
Горизонтальная дисковая бисерная мельница серии PZD — высокоэффективное оборудование для сверхтонкого помола и диспергирования материалов. Основу конструкции данной серии составляет динамически регулируемая камера измельчения, оборудованная набором вращающихся дисков. Принцип работы дисковой мельницы состоит в том, что вращающиеся диски приводят в движение мелющую среду, создавая многократные воздействия сил сдвига и удара, постепенно уменьшающих размер частиц и разрушающих твердые частицы и агломераты.
За счет точной настройки рабочего зазора и интенсивности воздействия, создаваемого внутри камеры, мельница позволяет диспергировать частицы до нанометрового уровня и равномерно распределять их по среде. По сравнению с более простыми конструкциями бисерных мельниц оборудование с динамически регулируемой камерой значительно улучшает технологический процесс, увеличивая выход годной продукции.
| Модель | Рабочий объем (л) | Мощность двигателя (кВт) | Производительность (л/ч) | Расход охлаждающей воды (л/ч) |
| 5 | 5.5 | 50–200 | 500 | |
| 20 | 15 | 100–300 | 1000 | |
| 30 | 22 | 200–500 | 1000 | |
| 50 | 30 | 500–1000 | 1500 | |
| 100 | 55 | 800–2000 | 2000 |

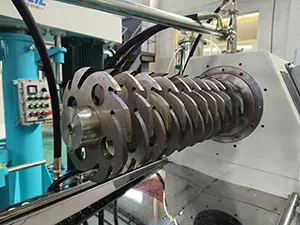

Дисковая система измельчения

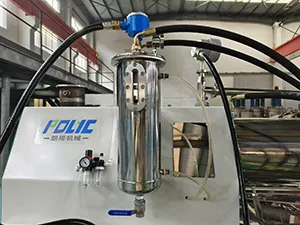

Герметичный охлаждающий бак

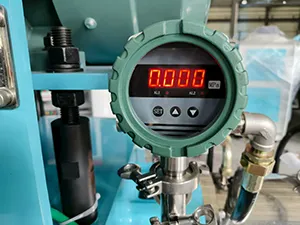

Цифровой датчик давления

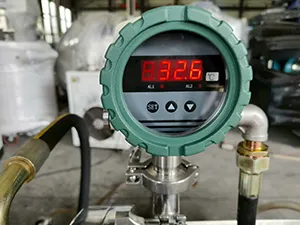

Цифровой датчик температуры

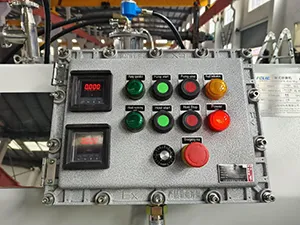

Взрывозащищенный шкаф управления
Двойное механическое уплотнение
Шкаф управления с частотным преобразователем
Диски из карбида вольфрама
Керамические диски
Полиуретановые (PU) диски
Дисковые бисерные мельницы с динамически регулируемой камерой предназначены для мокрого измельчения и диспергирования твердых частиц в жидкостях, суспензиях, пастообразных материалах и порошково-жидкостных композициях с низкой, средней и высокой вязкостью.
Лакокрасочные материалы (ЛКМ)
Покрытия для кожи
Чернила
Пестициды и удобрения
Вязкие стройматериалы
Косметика
Химическая продукция
Компоненты энергетических систем
- Зазор между измельчающим диском и статором может регулироваться как во время работы оборудования, так и после его остановки, позволяя точно настраивать интенсивность измельчения и конечную тонкость помола.
- Высокая скорость вращения дисков концентрирует значительную часть энергии непосредственно в рабочей зоне, что позволяет перерабатывать больший объем материала и повышает эффективность измельчения.
- Камера измельчения оснащается высокоэффективной системой охлаждения, например рубашкой с двойным спиральным каналом, что позволяет эффективно контролировать повышение температуры во время работы.
- Специализированная конструкция зубьев дисков и проводящих каналов улучшает плавность движения суспензий средней и высокой вязкости через рабочую камеру, снижая вероятность засорения.
- Футеровка камеры измельчения и диски могут изготавливаться из высокоизносостойких материалов, включая карбид вольфрама и керамические сплавы, что снижает износ оборудования и минимизирует риск загрязнения готового продукта.
Встроенный частотный преобразователь (инвертер) позволяет подбирать скорость вращения дисков в соответствии со свойствами материала и технологическими требованиями производства.
Контроль температуры в процессе измельчения позволяет лучше сохранять изначальные свойства материала, а также улучшать интенсивность цвета, прозрачность и эффективность использования пигментов при производстве чернил, лакокрасочных материалов, цветных паст и другой продукции с пигментной основой.
Камера измельчения и диски могут быть изготовлены из карбида кремния, карбида вольфрама, диоксида циркония, полиуретана или легированной стали, в зависимости от характеристик обрабатываемого материала.
Бисерная мельница серии PZD оснащена двойным механическим уплотнением со встроенной системой саморециркуляции и уплотнительными кольцами из полиэластомерного соединения (FFKM) DuPont Kalrez (США). В качестве охлаждающей жидкости механического уплотнения рекомендуется использовать среды, совместимые с перерабатываемым материалом, а именно этиленгликоль (EG), изопропанол (IPA), этилацетат (EAC), бутилацетат (BAC).
В нижней части бисерной мельницы установлен небольшой резервуар для сбора возможных утечек из зоны механического уплотнения, позволяя своевременно их обслуживать.
На входе и выходе охлаждающей воды установлены измерительные приборы для контроля температуры и давления.

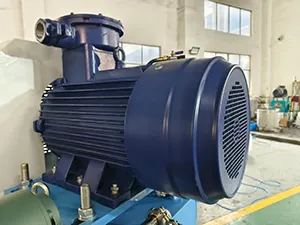

В зависимости от производственных требований могут быть установлены приводы от Jiangsu Dazhong, Siemens, ABB или других брендов. Кроме того, доступна установка взрывозащищенных двигателей с сертификацией CE или ATEX.
Для регулирования скорости работы оборудования могут использоваться частотные преобразователи Siemens или ABB, а также электрические компоненты Schneider Electric, обеспечивающие стабильное управление скоростью и более плавную работу в процессе измельчения и диспергирования.
